ELV Digital-Experimentierboard DEB100
Die Funktion digitaler Schaltungen zu kennen, gehört zu den Grundkenntnissen moderner Elektronik. Das Digital-Experimentierboard macht den Aufbau, den Test und Experimente mit digitalen CMOS-Schaltungen einfach – ein Werkzeug sowohl für den privaten Laboreinsatz als auch in der Ausbildung!
Das könnte Sie auch interessieren:
180 Seiten c’t-Bastel-Kompendium, keine Zweitverwertung: Was Anfänger und Profis brauchen | Spaß mit Raspi, ESP & Co.: Grundlagen und Projekte | Zubehör für Raspi- und ESP-Projekte: Gehäuse, Sensoren, Kameras u.v.m. | Programmieren in C und Python | So richten Sie sich eine Bastel- und Reparaturwerkstatt ein

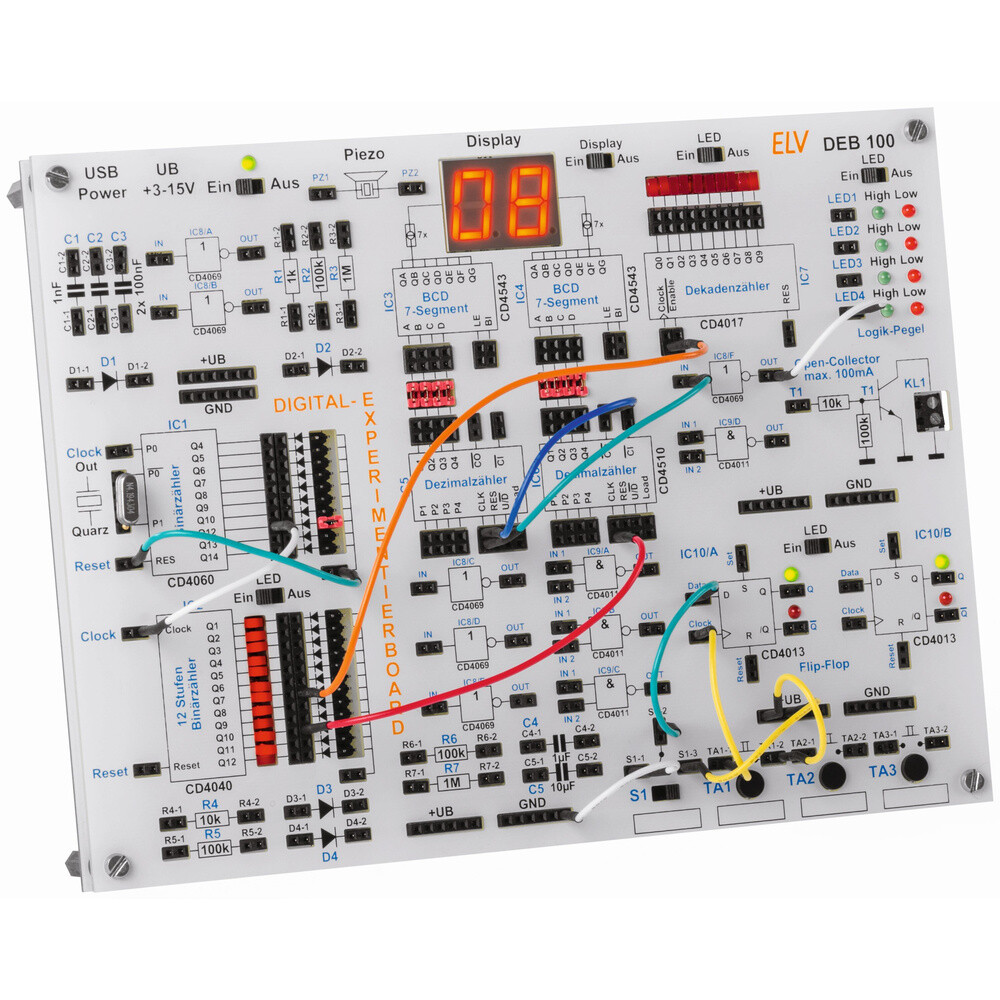

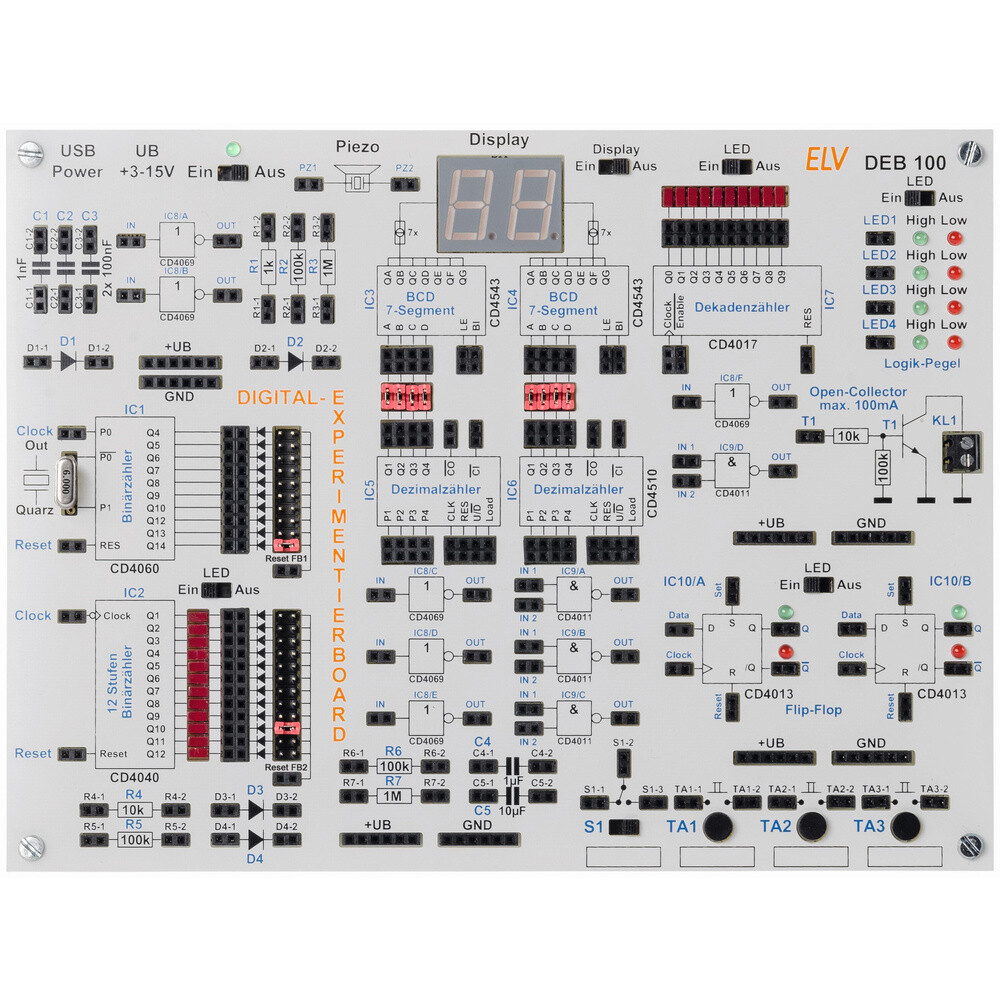

Im Digital-Experimentierboard DEB100 sind bereits alle für Experimente grundsätzlich benötigten Bauteile integriert, sodass nötige Verbindungen nur noch durch Steckbrücken, wie sie auf Steckboards (Breadboards) eingesetzt werden, hergestellt werden müssen.
Die Spannungsversorgung kann durch eine externe Gleichspannung (3–15 V), eine Micro-USB-Buchse oder für den mobilen Einsatz mit 3 Mignon-Batterien erfolgen.
Alle Bauteilanschlüsse sind in der Bedruckung übersichtlich benannt, alle internen Verbindungen auf der Platine ausgeführt, sodass man sich z. B. nicht um die Beschaltung zwischen Decoder und Display kümmern muss.
Bedien- und Anzeigeelemente sind ebenso vorhanden und frei verbindbar wie Widerstände, Kondensatoren, einige Dioden, Steckerbrücken (Jumper), LEDs und sogar ein Open-Collector-Schaltausgang, z. B. für Relais.
Alle integrierten Logikbausteine sind in stromsparender CMOS-Technik ausgeführt.
Funktionen und Ausstattung:
- Spannungsversorgung extern mit 3–15 VDC, Micro-USB (5 V) oder 3x Mignon-Batterie (AA/LR6)
- LED-Statusanzeigen (Logikpegel-Anzeige) an allen wichtigen Stellen, z. B. Zählerausgängen
- 4 unabhängige Pegeldetektoren (Logikpegel-Anzeige) für flexible Logikpegel-Prüfung in der gesamten Schaltung
- 4fach-NAND-Gatter CD4011
- 6fach-Inverter CD4069
- 2fach-D-Flip-Flop CD4013
- Dezimalzähler mit 10 Ausgängen CD4017, 10fach-Statusanzeige, schaltbar
- 12-stufiger Binärzähler CD4040, 12fach-Statusanzeige, schaltbar
- 14-stufiger Binärzähler mit Oszillator CD4060, RC- oder Quarzoszillator (0,8/12 MHz)
- Dezimalzähler vorwärts/rückwärts CD4510, bis 12 MHz bei UB=10 V
- BCD-zu-7-Segment-Decoder CD4543, für LCD oder LED, max. 10 mA/Segment
- 2fach-7-Segment-Anzeige, LED, rot, fest verdrahtet mit CD4543
- Frei verfügbare Zusatzbauteile: 4x Diode, 5 Kondensatoren (1nF/2 x 100nF/1 µF/10µF), 7 Widerstände (1kΩ/100 kΩ/1 MΩ)
- Frei verfügbare Taster (3x) und ein Schiebeschalter
- Beschriftungsfelder auf der Platine
- 1 Piezo-Signalgeber
- 1 Open-Collector-Schaltausgang für externe Schaltaufgaben, z. B. Relais
Hinweis: Nur für Personen/Kinder ab 14 Jahren bestimmt bzw. für Kinder unter 14 Jahren nur für Ausbildungszwecke unter Aufsicht eines erwachsenen Ausbilders bestimmt.
Intended for persons/children from the age of 14 years or for children under 14 years of age only for educational purposes under the supervision of an adult instructor.
Lieferumfang:
- 1x Digital-Experimentierboard DEB100 im bedruckten Geschenkkarton (Giftbox)
- 1x Steckkabelsatz (65-teilig)
- 1x Bedienungsanleitung mit Anwendungsbeispielen
Benötigt: 3x Alkaline-Batterie Mignon AA, im Lieferumfang enthalten.
