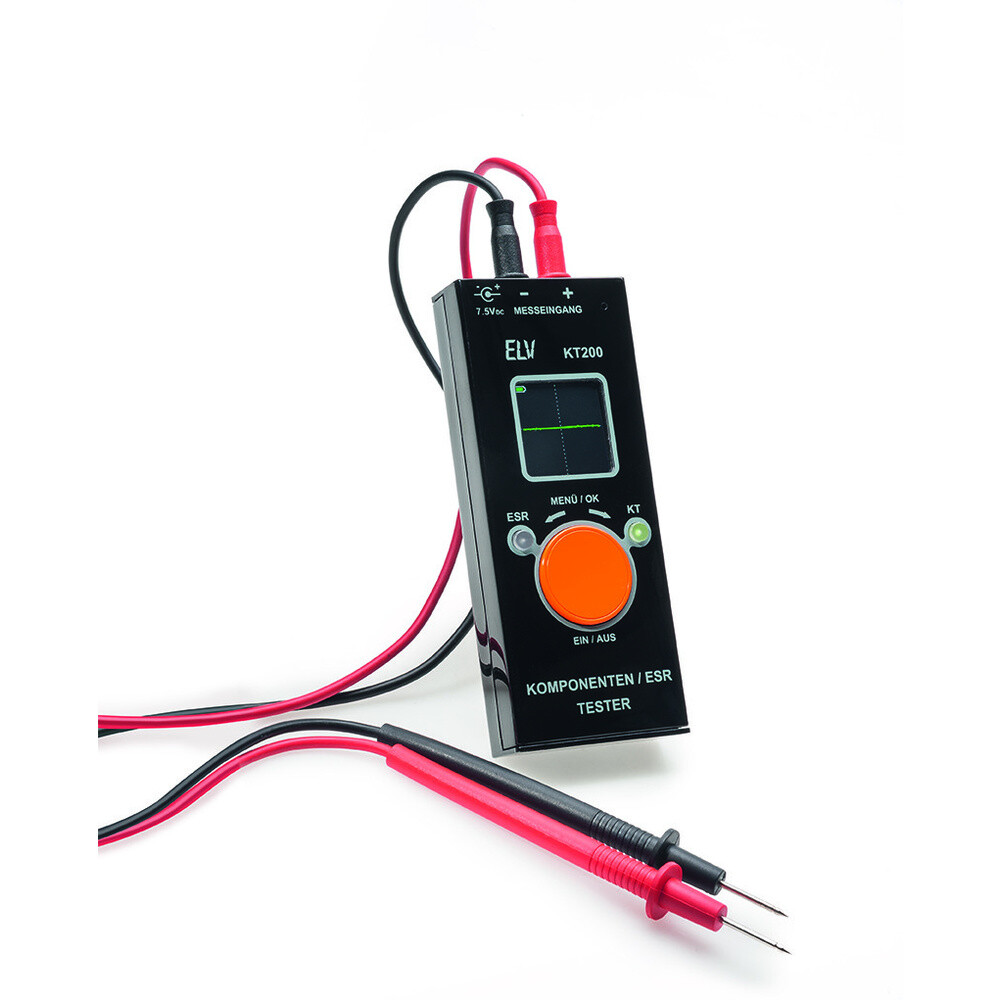

ELV Bausatz Komponententester/ESR-Meter mit OLED-Display KT200
Diese Schaltung vereint 2 Messgeräte in einem: einen Komponententester und ein ESR-Messgerät.
- Schwierigkeitsgrad: mittel
- Ungefähre Bauzeit: 1.50 h
Das könnte Sie auch interessieren:
180 Seiten c’t-Bastel-Kompendium, keine Zweitverwertung: Was Anfänger und Profis brauchen | Spaß mit Raspi, ESP & Co.: Grundlagen und Projekte | Zubehör für Raspi- und ESP-Projekte: Gehäuse, Sensoren, Kameras u.v.m. | Programmieren in C und Python | So richten Sie sich eine Bastel- und Reparaturwerkstatt ein
Beide Messfunktionen erlauben die Überprüfung von Bauelementen auch im eingebauten Zustand. Schwerpunktmäßig richtet sich der Bauteiletest auf Elkos (ESR) und Halbleiter. Eine integrierte Ladeschaltung erlaubt den Betrieb mit Akkus, und ein Farb-OLED-Display sorgt für einfache Bedienung und detailreiche Ausgabe.

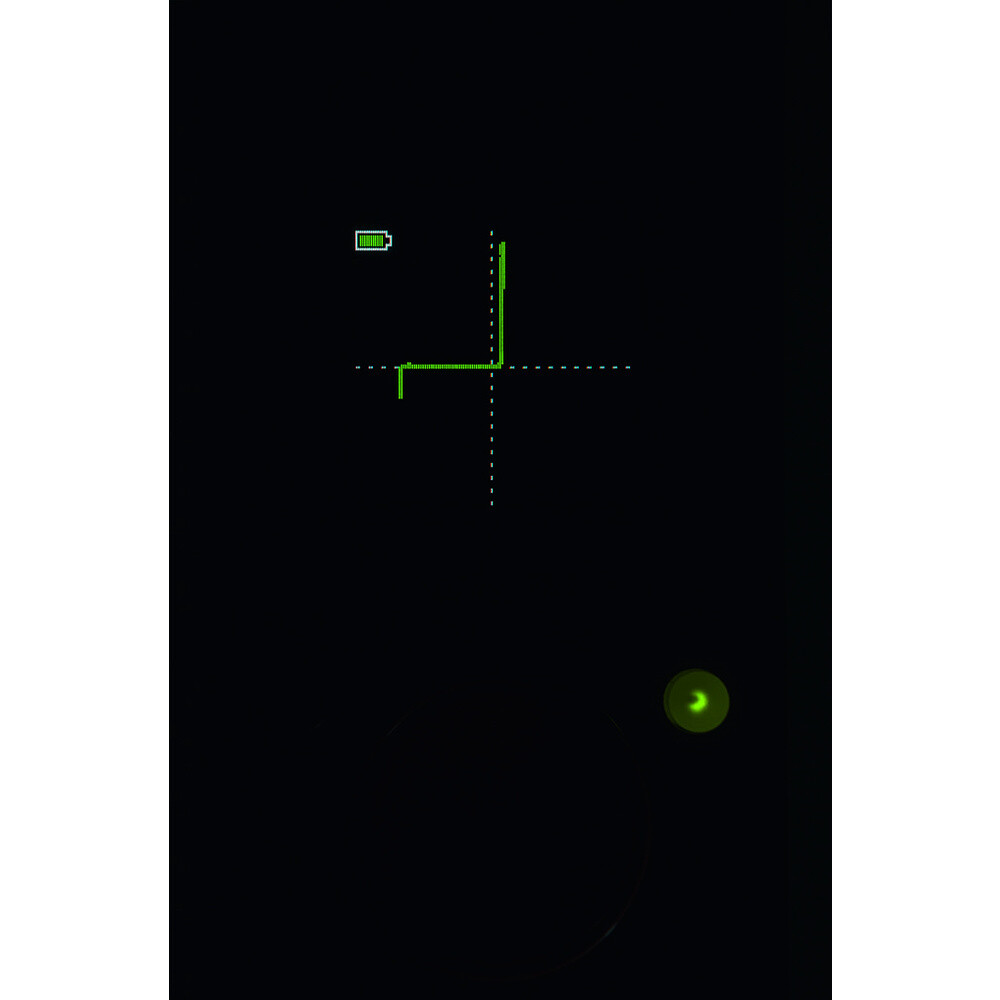

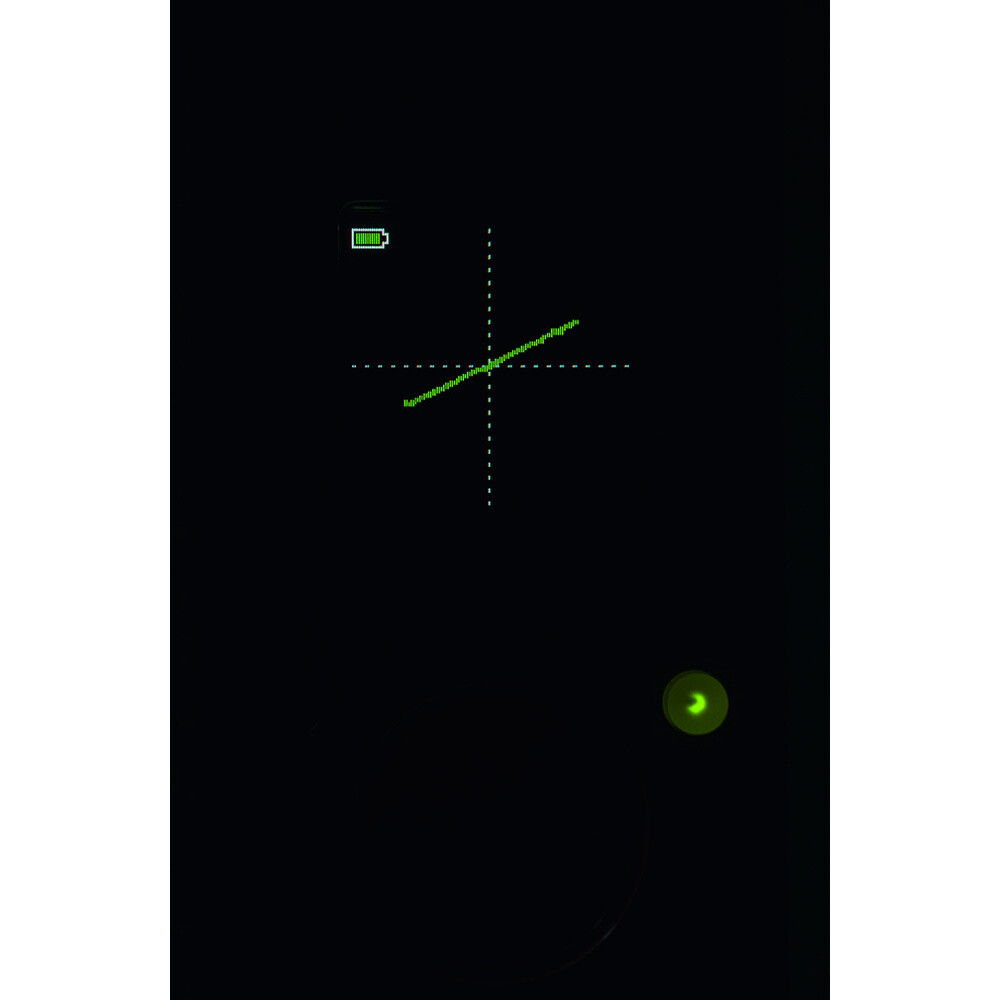

- Mehrfarbiges 4,1-cm-OLED-Display (1,6") zur menügeführten Bedienung, Ergebnisausgabe und Kennliniendarstellung
- Einstellung (Drehen) der Anzeige auf verschiedene Betrachtungsrichtungen
- Zoomen der Anzeige bei Komponententest möglich
- Speicherung einer parallel zur aktuellen Messung anzeigbaren Referenzkennlinie möglich

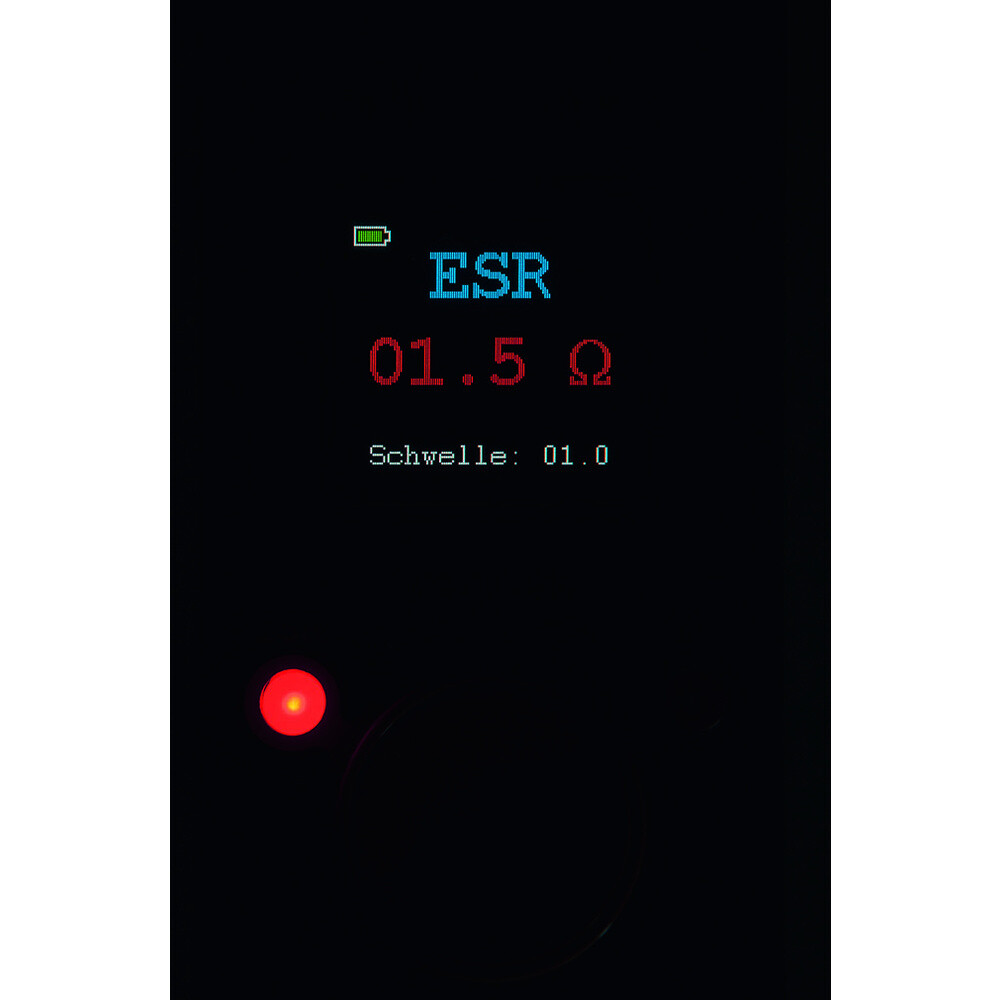

- Im ESR-Betrieb Nutzung eines akustischen Signalgebers mit einstellbarer Schaltschwelle für die schnelle Beurteilung gut/schlecht.
- Zusätzlich als Durchgangsprüfer und genaues R-Messgerät bis 20 Ω nutzbar
- Messbereiche:
- ESR: 0-20 Ω/Auflösung 0,1 Ω
- KT: ±10 V (20 Vss) 50 Hz
- Messspannung:
- ESR: 250 mV/60 kHz
- KT: 20 Vss/50 Hz
- Akku-/Netzbetrieb möglich
Lieferumfang:
- 1x Komponententester/ESR-Meter KT200
Benötigt: 3x NiMH-Akku Micro AAA, nicht im Lieferumfang enthalten.
Technische Daten:
- Umgebungstemperatur: 5 bis 35 °C
- Max. Stromaufnahme: 500 mA
- Versorgungsspannung: 3,6 - 7,5 V DC
- Ausgangsspannung: 0,25 V
- Bezeichnung: KT200-2
- Bildschirmdiagonale: 4,10 cm
- Bildschirmdiagonale: 1,60 inch
- Gewicht: 175,00 g
- Tiefe: 23,00 mm
- Breite: 58,00 mm
- Höhe: 143,00 mm
