ELV Bausatz Strommessadapter SMA1 für ELV Mini-Voltmeter für Steckboards
Der Strommessadapter SMA1 ist die ideale Ergänzung zu dem Mini-Voltmeter MVM1.
- Schwierigkeitsgrad: leicht
- Ungefähre Bauzeit: 0.5 h
- Besondere Werkzeuge: Lötstation
- Löterfahrung: ja
- Programmierkenntnisse: nein
- Elektrische Fachkraft: nein
Das könnte Sie auch interessieren:
180 Seiten c’t-Bastel-Kompendium, keine Zweitverwertung: Was Anfänger und Profis brauchen | Spaß mit Raspi, ESP & Co.: Grundlagen und Projekte | Zubehör für Raspi- und ESP-Projekte: Gehäuse, Sensoren, Kameras u.v.m. | Programmieren in C und Python | So richten Sie sich eine Bastel- und Reparaturwerkstatt ein
Mit dem MVM1 lassen sich bereits zwei Spannungen gleichzeitig messen. Mit der Kombination aus beiden Modulen wird die Mess- und Anzeigeeinheit um die Möglichkeit der Strommessung ergänzt (Ohne den MVM1 lässt sich das Modul nicht verwenden). Es können Ströme bis 3 A mit einer Auflösung von 1 mA sowie Spannungen bis 24 V mit einer internen Auflösung von 1,25 mV (Anzeige in 1-mV-Schritten) gemessen werden. Dabei ist die Nutzung sowohl Stand-alone als auch auf dem Steckbrett möglich.

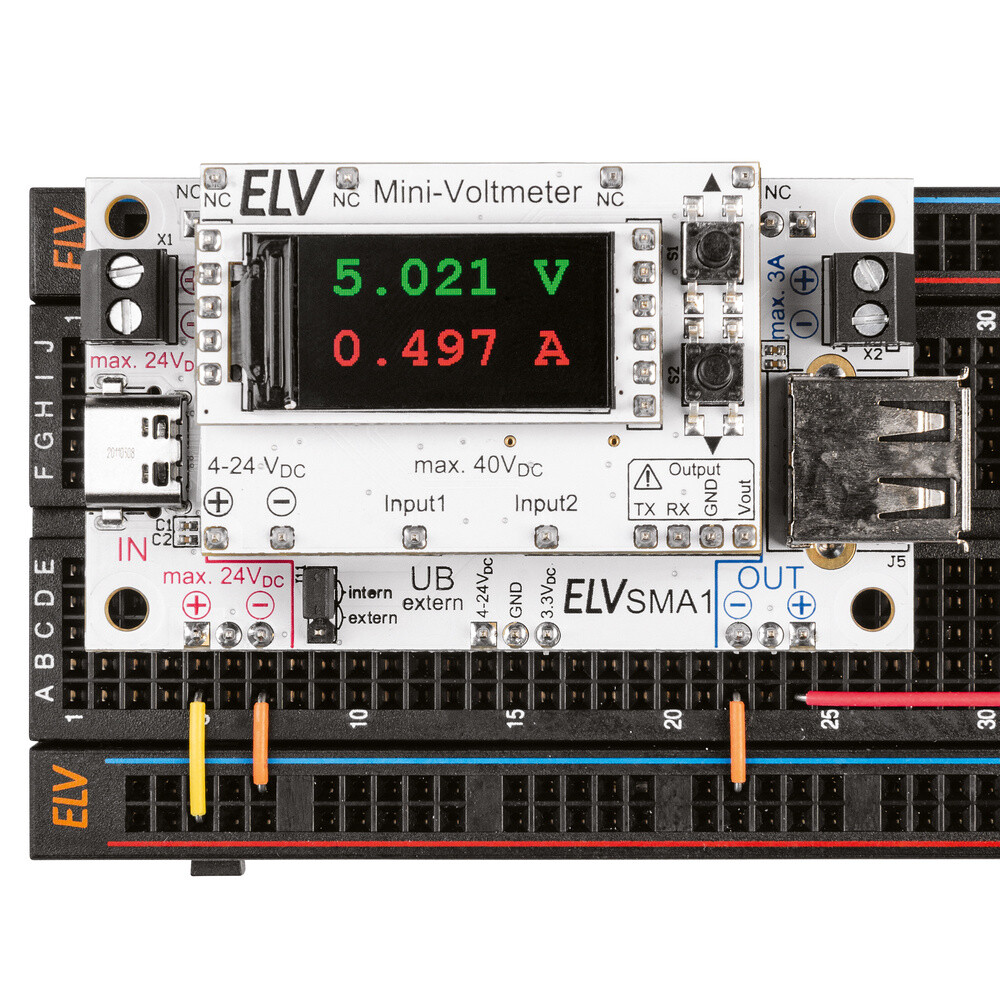

- In Verbindung mit dem Mini-Voltmeter MVM1 können Sie sowohl Spannungen als auch Ströme in Versuchsschaltungen einfach und komfortabel messen
- Messbereiche bis max. 3 A und 24 V
- Auflösung: 1 mA und 1,25 mV
- Passend für ein Breadboard - einfache Einbindung in Experimentierschaltungen

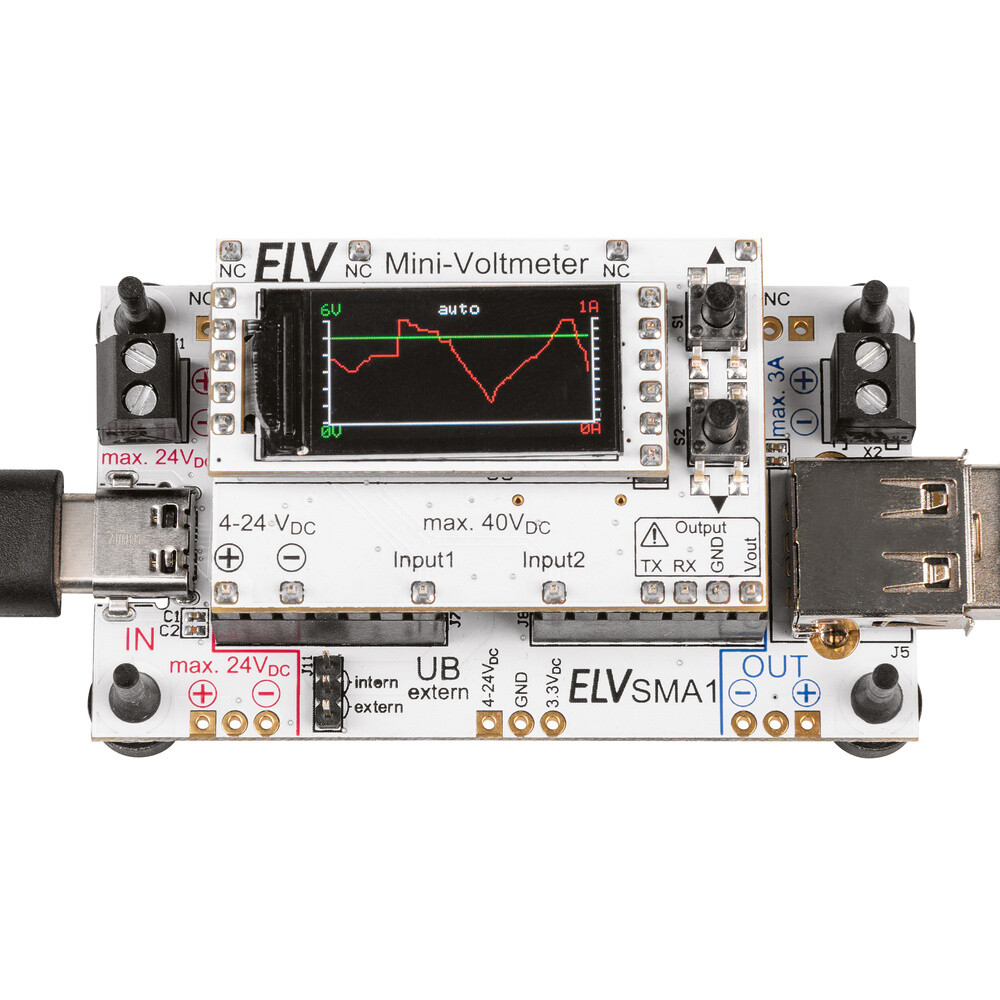

- Über die USB-A-Buchse können auch USB-Verbraucher analysiert werden - die USB-Type-C-Buchse dient als Spannungsquelle

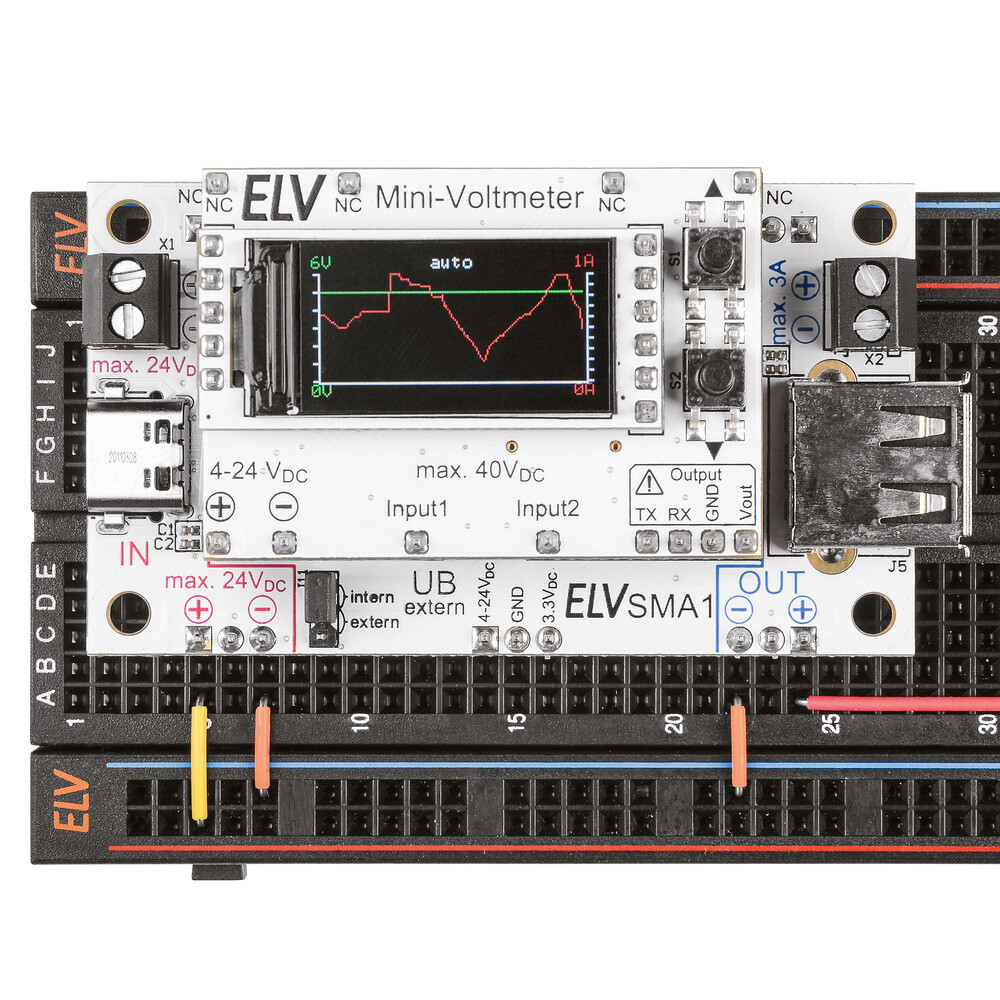

- Viele unterschiedliche Darstellungsformen der überwachten Messwerte (digital, analog, Bargraph, Plotter)
Hinweis: Der Strommessadapter SMA1 funktioniert nur in Kombination mit dem MVM1 (156596).

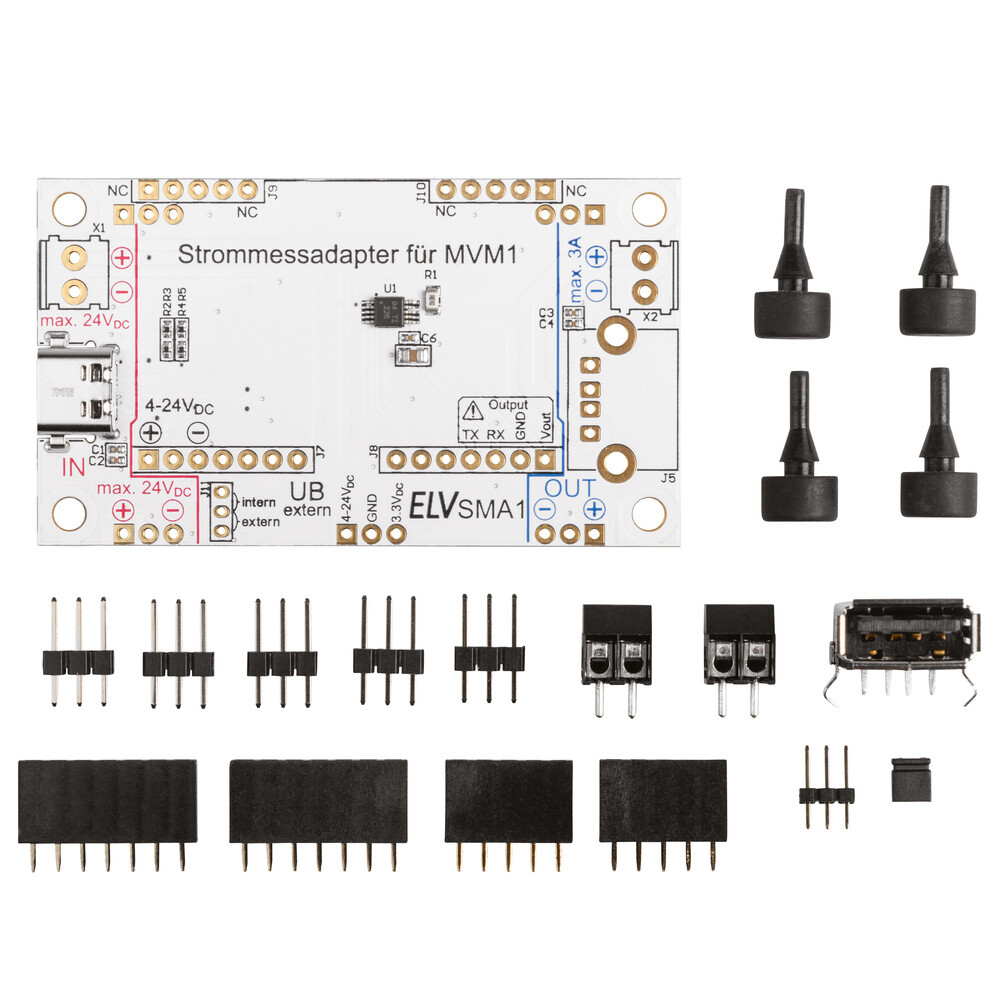

Lieferumfang:
- 1x ELV Bausatz Strommessadapter SMA1 für ELV Mini-Voltmeter für Steckboards
- 1x Bau- und Bedienungsanleitung
Technische Daten:
- Umgebungstemperatur: 5 bis 35 °C
- Max. Stromaufnahme: 21 mA
- Versorgungsspannung: 4 - 24/3,3 V DC
- Autorange: ja
- Gewicht: 30,00 g
- Tiefe: 30,00 mm
- Breite: 70,00 mm
- Höhe: 38,00 mm
