ELV Bausatz LED-Tester 2, LED-T2

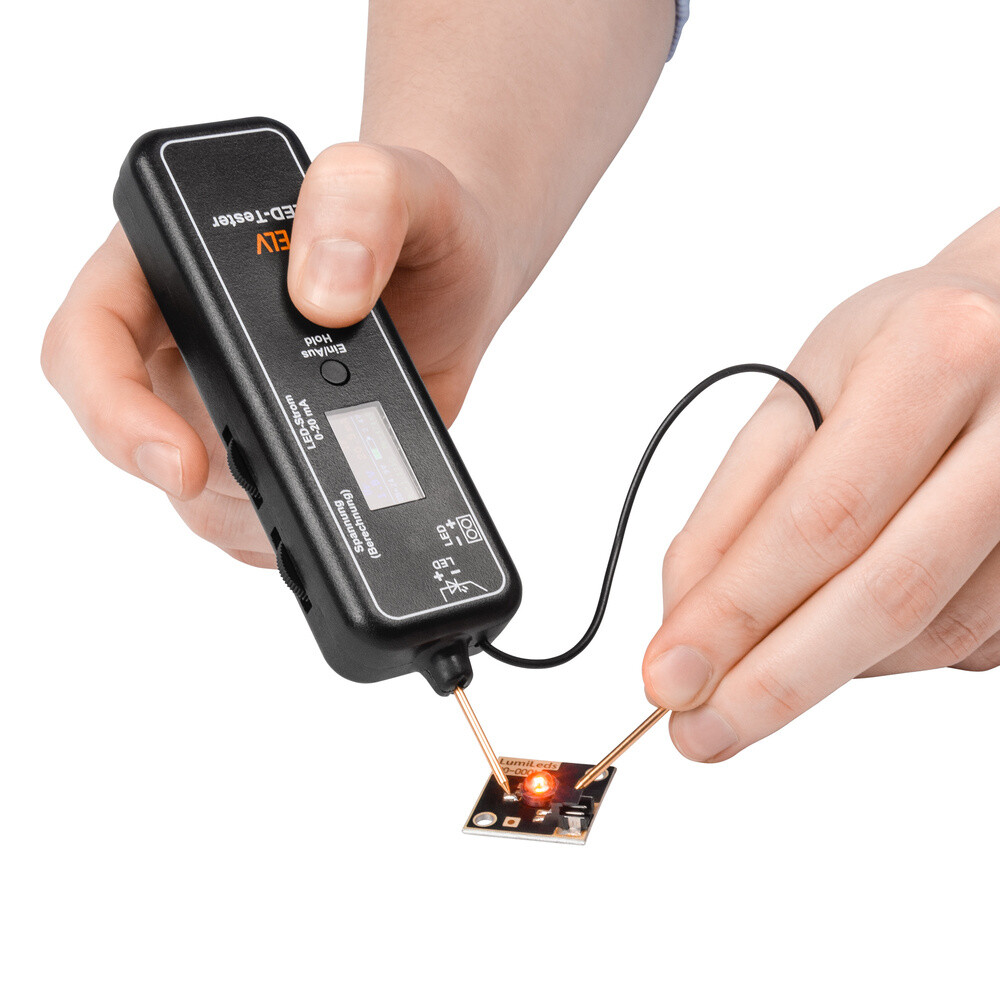

Dieser neue, innovative LED-Tester bietet vielfältige Einsatzmöglichkeiten und lässt fast keine Wünsche offen. Dank seines integrierten Displays können alle LED-relevanten Kenndaten komfortabel abgelesen werden. Zudem erlauben Kontaktstifte die einfache Kontaktierung von SMD-LEDs.
- Schwierigkeitsgrad: mittel
- Bau-/Inbetriebnahmezeit: ca. 1 h
- Besondere Werkzeuge: Lötstation
- Löterfahrung: ja
- Programmierkenntnisse: nein
- Elektrofachkraft: nein
Das könnte Sie auch interessieren:
180 Seiten c’t-Bastel-Kompendium, keine Zweitverwertung: Was Anfänger und Profis brauchen | Spaß mit Raspi, ESP & Co.: Grundlagen und Projekte | Zubehör für Raspi- und ESP-Projekte: Gehäuse, Sensoren, Kameras u.v.m. | Programmieren in C und Python | So richten Sie sich eine Bastel- und Reparaturwerkstatt ein
Der neue LED-Tester LED-T2 ist ein wahrer Allrounder. Es können sowohl bedrahtete als auch SMD-LEDs kontaktiert und geprüft werden. Neben der eigentlichen Hauptaufgabe, LEDs auf korrekte Funktion zu prüfen, also der Fehlersuche, gibt es noch weitere interessante Anwendungen. Unter anderem das eigentliche Testen und Selektieren. Man kann z. B. ermitteln, wie hell eine LED bei einem bestimmten Strom leuchtet.

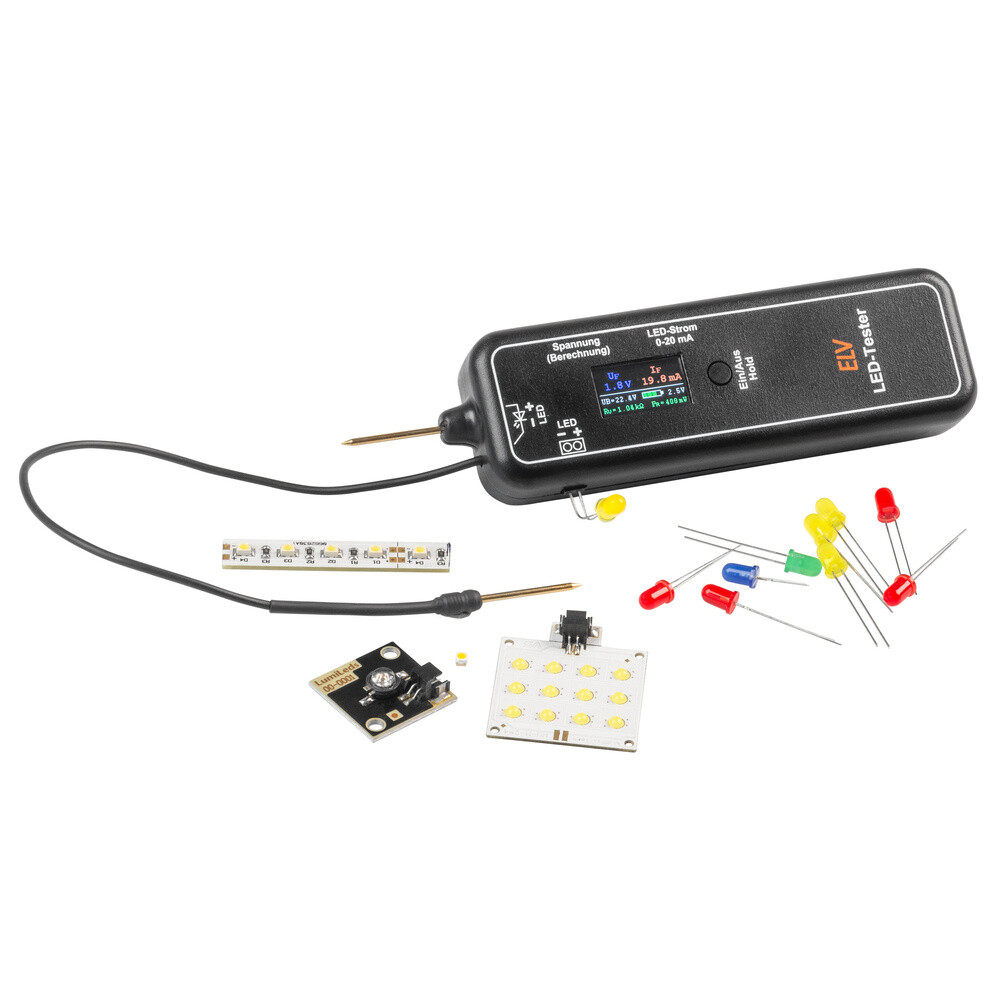

- Test von SMD- und bedrahteten LEDs möglich

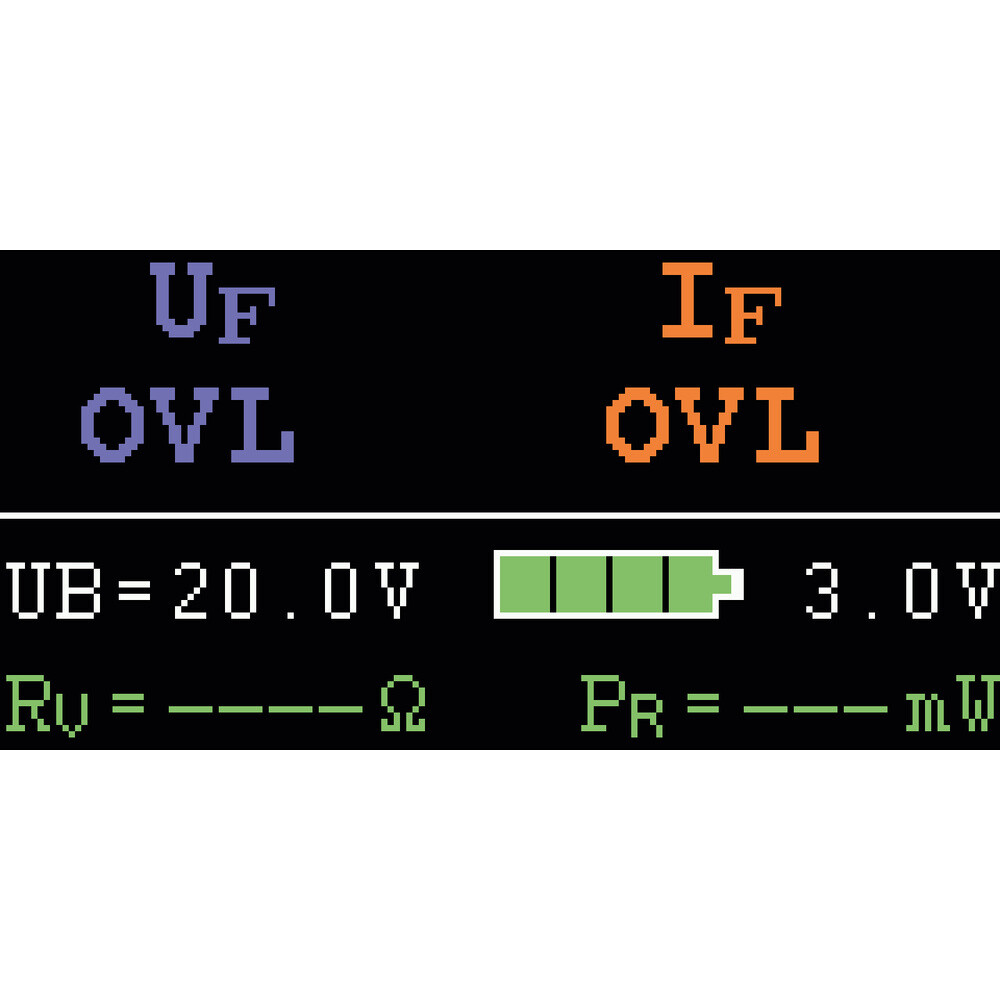

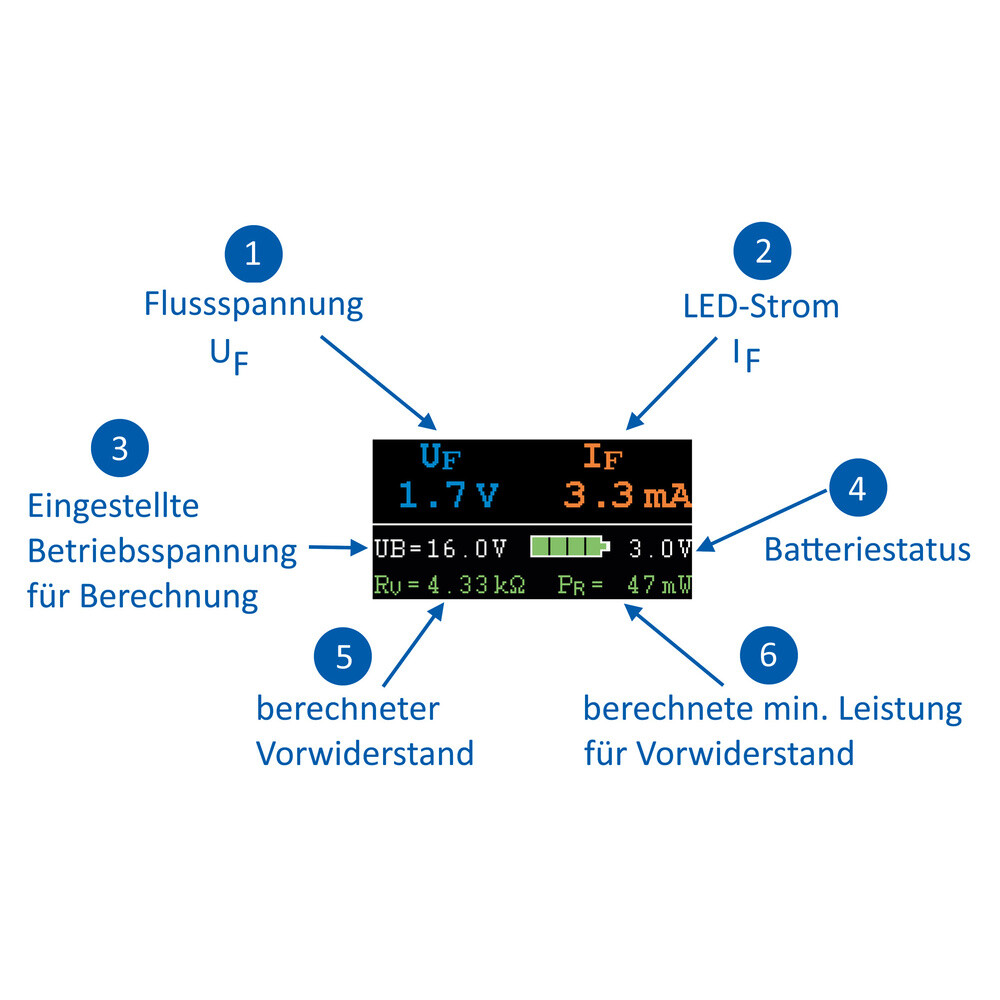

- Anzeige von LED-Strom und Flussspannung
- Durch 15-V-Versorgungsspannung auch Test von LED-Modulen und LED-Strips möglich
- Softstart zur Vermeidung von Spannungsspitzen
- Berechnung und Ermittlung des Vorwiderstands für Versorgungsspannungen im Bereich von 3−24 V
- Test auch innerhalb der Schaltung möglich
Lieferumfang:

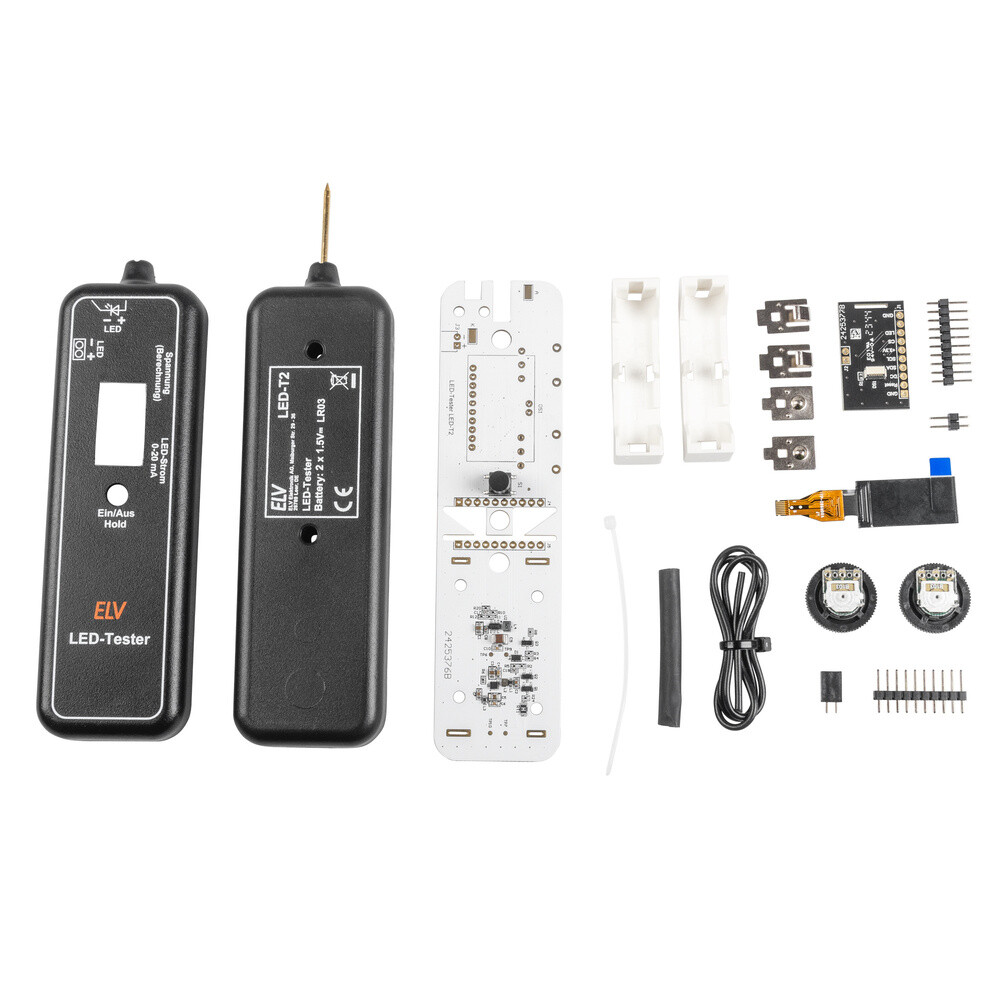

- 1x ELV Bausatz LED-Tester 2, LED-T2
- 1x Bau- und Bedienungsanleitung
Technische Daten:
- Max. Stromaufnahme: 165 mA
- Versorgungsspannung: 3 V DC
- Bezeichnung: LED-T2
- Gewicht: 93,00 g
- Tiefe: 22,00 mm
- Breite: 160,00 mm
- Höhe: 42,00 mm
