ELV Bausatz Mini-Voltmeter für Steckboards mit TFT-Display, MVM1
Das Mini-Voltmeter mit den geringen Abmessungen von 40 x 30 mm kann an zwei Eingängen Spannungen bis 40 V messen und besitzt zur Anzeige ein hochwertiges TFT-Display mit 80 x 160 Pixeln (0,96").
- Schwierigkeitsgrad: leicht
- Ungefähre Bauzeit: 0.5 h
- Besondere Werkzeuge: Lötstation, Elektroniker-Seitenschneider
- Löterfahrung: ja
- Programmierkenntnisse: nein
- Elektrische Fachkraft: nein
Produktgalerie überspringen
Das könnte Sie auch interessieren:
Neu
Make 01/2025
14,50 €*
Playstation 4: Jailbreaken und Linux installieren | Einstieg in beliebte Maker-Tools | Toniebox entfesseln | Helm mit Richtungsblinker u.v.m.
Varianten ab 13,99 €*
Make 07/2024
13,50 €*
Mit Tvheadend Fernsehen ins LAN streamen | ChatGPT als Bastelhelfer | OLED-Tastatur | FPGA-Einstieg
Varianten ab 12,99 €*
Make Oxocard-Special
19,90 €*
Auf über 60 Seiten führt Sie das Make Special Oxocard in die Welt der Elektronik und des Programmierens ein.
c't 25/2024 (Bastel-Special)
14,90 €*
180 Seiten c’t-Bastel-Kompendium, keine Zweitverwertung: Was Anfänger und Profis brauchen | Spaß mit Raspi, ESP & Co.: Grundlagen und Projekte | Zubehör für Raspi- und ESP-Projekte: Gehäuse, Sensoren, Kameras u.v.m. | Programmieren in C und Python | So richten Sie sich eine Bastel- und Reparaturwerkstatt ein
Varianten ab 12,99 €*
Make 05/2024
12,99 €*
Pi Pico 2 im Schnelltest | Projekte mit ATtiny | Funk im Smart Home | Siebdruck mit Laser und Leim | Rückblick auf Apple II | Tibber Relais | Wasserstandsmelder | Maker-Paradies in der Wüste
Make Sonderheft 2022 - Elektrotechnik
11,99 €*
Wenn Wechsel- und Kreuzschaltungen, Kabelquerschnitte, Leitungs- und FI-Schutzschalter keine siebensiegeligen Bücher für Sie bleiben sollen, halten Sie das richtige Make-Sonderheft in den Händen.
Artikel-Beschreibung

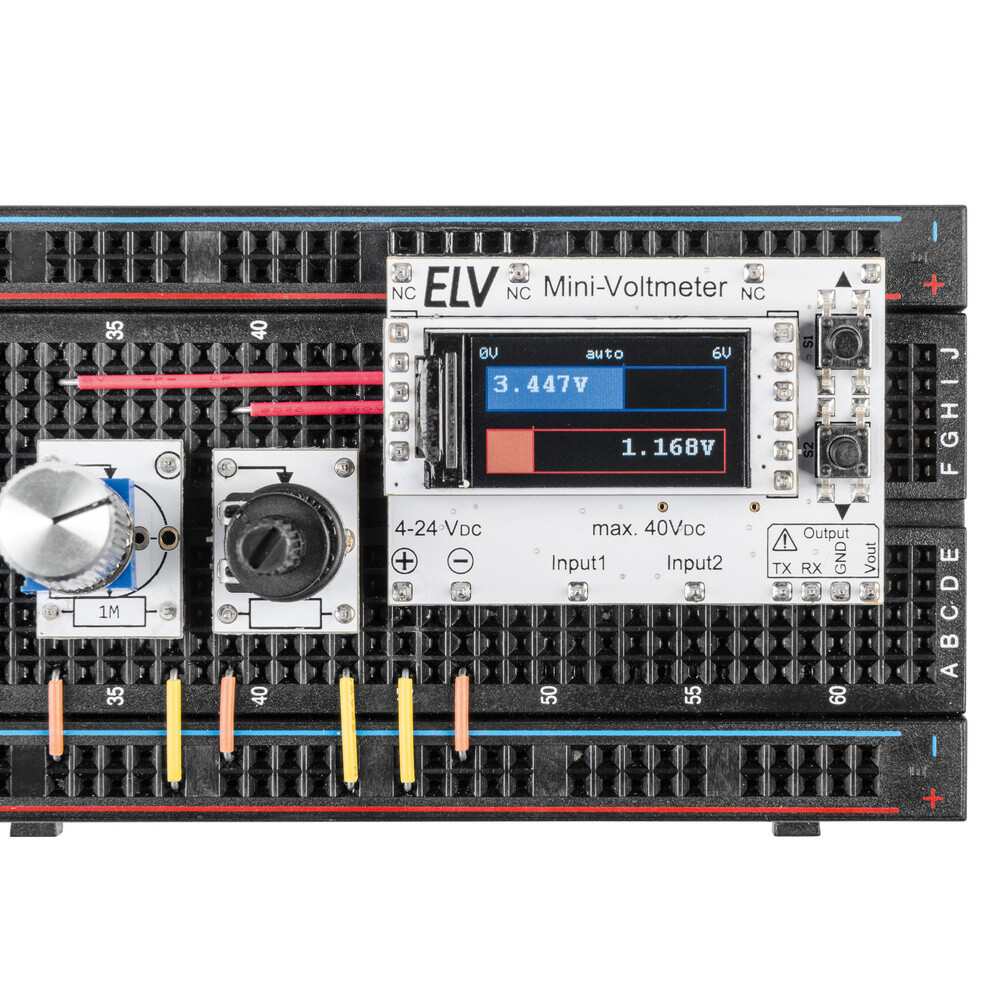

Mit dem MVM1 Mini-Voltmeter Bausatz können zwei Spannungen bis 40 V gleichzeitig erfasst und ausgegeben werden. Über das hochwertige 0,96"-TFT-Display mit 80 x 160 Pixeln können Sie verschiedene Anzeigemodi, wie eine digitale -, eine analoge Anzeige und sogar einen Bargraphen oder Plotter realisieren. Die unterschiedlichen Spannungen lassen sich in unterschiedlichen Farben darstellen.
Über die Additions- und Subtraktionsfunktion der beiden Messwerte ist es unter anderem möglich, die Spannung eines Bauteils rauszurechnen.

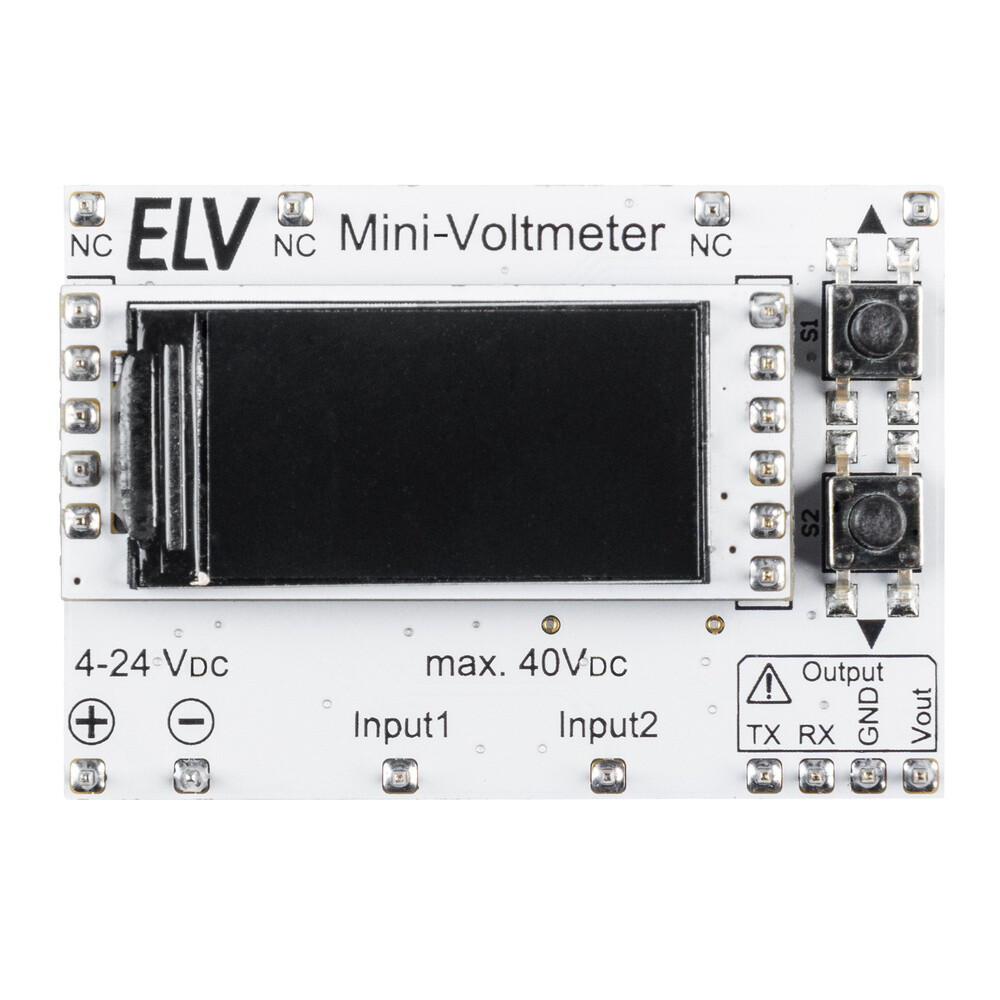

Das separat auf einer Platine montierte TFT-Display ist sehr flexibel in der Anwendung und auch separat einsetzbar.
- 2 Spannungen bis 40 V gleichzeitig messbar
- Hochwertiges 0,96" (80 x 160 Pixel) TFT-Display

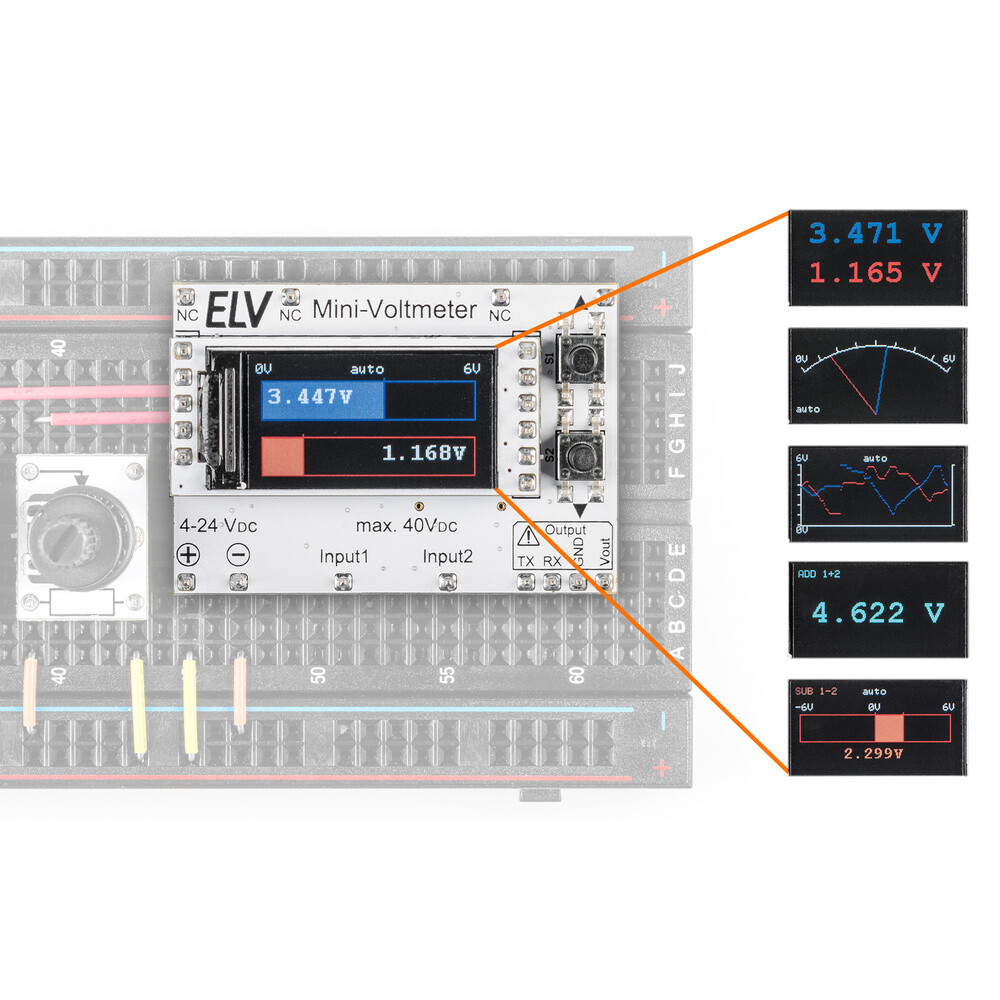

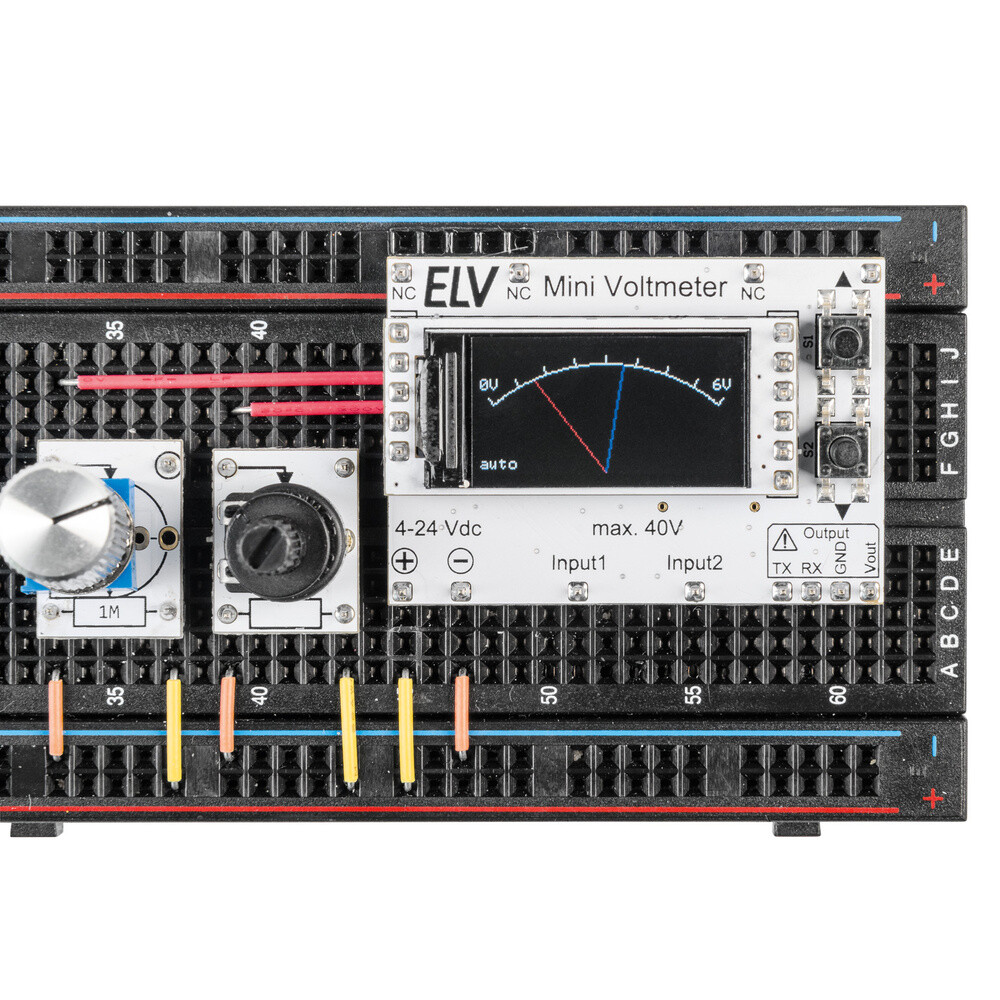

- Verschiedene Anzeigemodi auf dem TFT-Display (Digital, Analog, Bargraph, Plotter)
- Autorange oder feste Einstellung für 6 V- oder 40 V-Messbereich
- Messung im mV-Bereich, Genauigkeit ADC-Wandler 12 bit (Oversampling 16 bit)
- Weiter Versorgungsspannungsbereich von 4 – 24 V
- Innenwiderstand bei 40 V Messeingang: >870 kOhm
- Sehr kleines Modul (40,3 x 30,3 x 17 mm)
- Nutzung Stand-Alone/Steckbrett-kompatibel
- Ausgabe der Messwerte per UART-Schnittstelle
- Addition/Subtraktion der beiden Messwerte möglich, dadurch z.B. auch Messung über ein Bauteil in einer Schaltung möglich
- TFT-Display auch separat einsetzbar, da auf separater Platine
- Anzeige der Spannungen mit unterschiedlichen Farben
Anwendungsbeispiele:
Ein- und Ausgangsspannungen eines Spannungsreglers überwachen
Differenz an den Eingängen des Operationsverstärkers messen
Ausgangsspannung eines DA-Wandlers betrachten
Lieferumfang:
- 1x ELV Bausatz Mini-Voltmeter für Steckboards mit TFT-Display, MVM
- 1x Bau- und Bedienungsanleitung
Technische Daten:
- Umgebungstemperatur: 5 bis 35 °C
- Max. Stromaufnahme: 20 mA
- Versorgungsspannung: 4 - 24 V DC
- Autorange: ja
- Gewicht: 12,00 g
- Tiefe: 17,00 mm
- Breite: 40,30 mm
- Typ: Voltmeter
- Höhe: 30,30 mm
