ELV Bausatz NE555-Experimentierboard NE555-EXB
Der altbekannte NE555 ist auch heute noch ein aktuelles und vielseitig einsetzbares Bauelement, das sich immer noch problemlos in eigenen Schaltungen einsetzen lässt. Das NE555-Experimentierboard bietet die Möglichkeit, sich mit den Möglichkeiten des vielseitigen Schaltkreises ausführlich zu beschäftigen und die gefundene Lösung dann auch auf dem optional erhältlichen Anwenderboard anzuwenden.
Lieferumfang:
- 1x NE555-Experimentierboard NE555-EXB, Bausatz

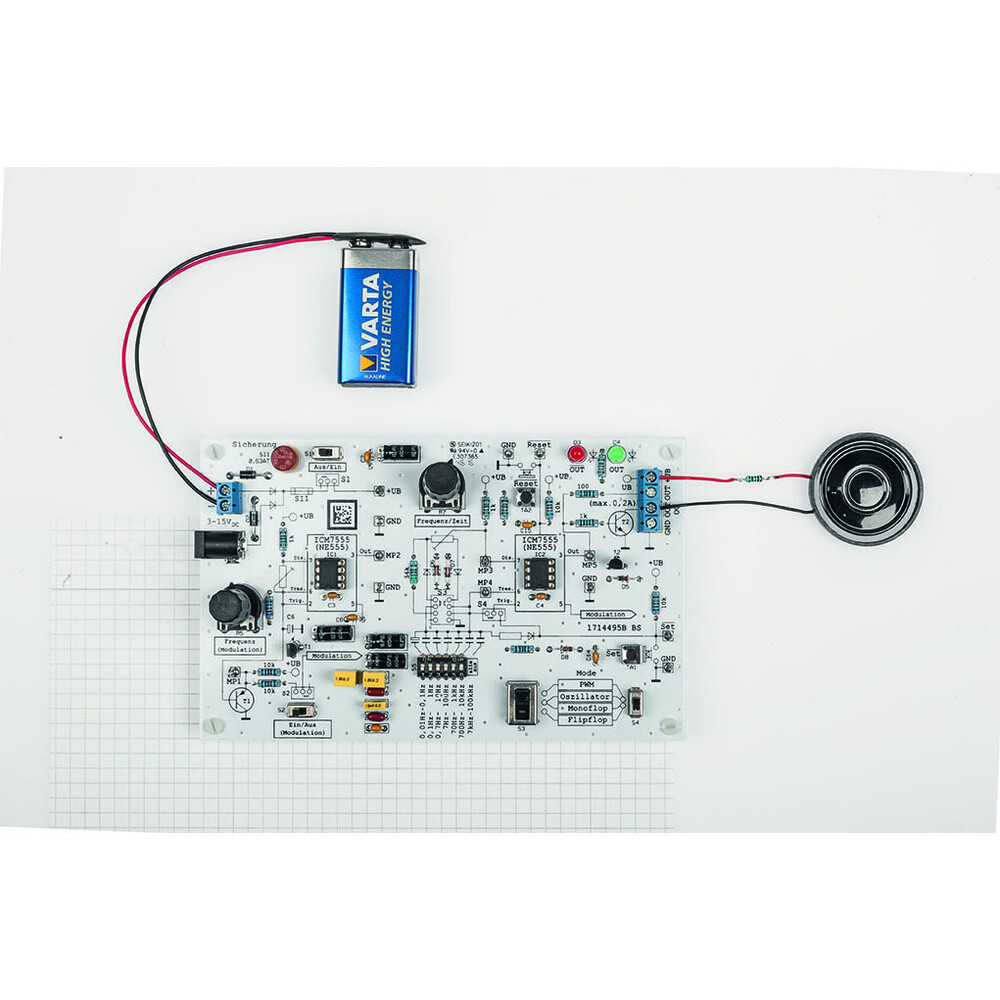

Benötigt: 1x Alkaline-Batterie 9V Block, nicht im Lieferumfang enthalten.

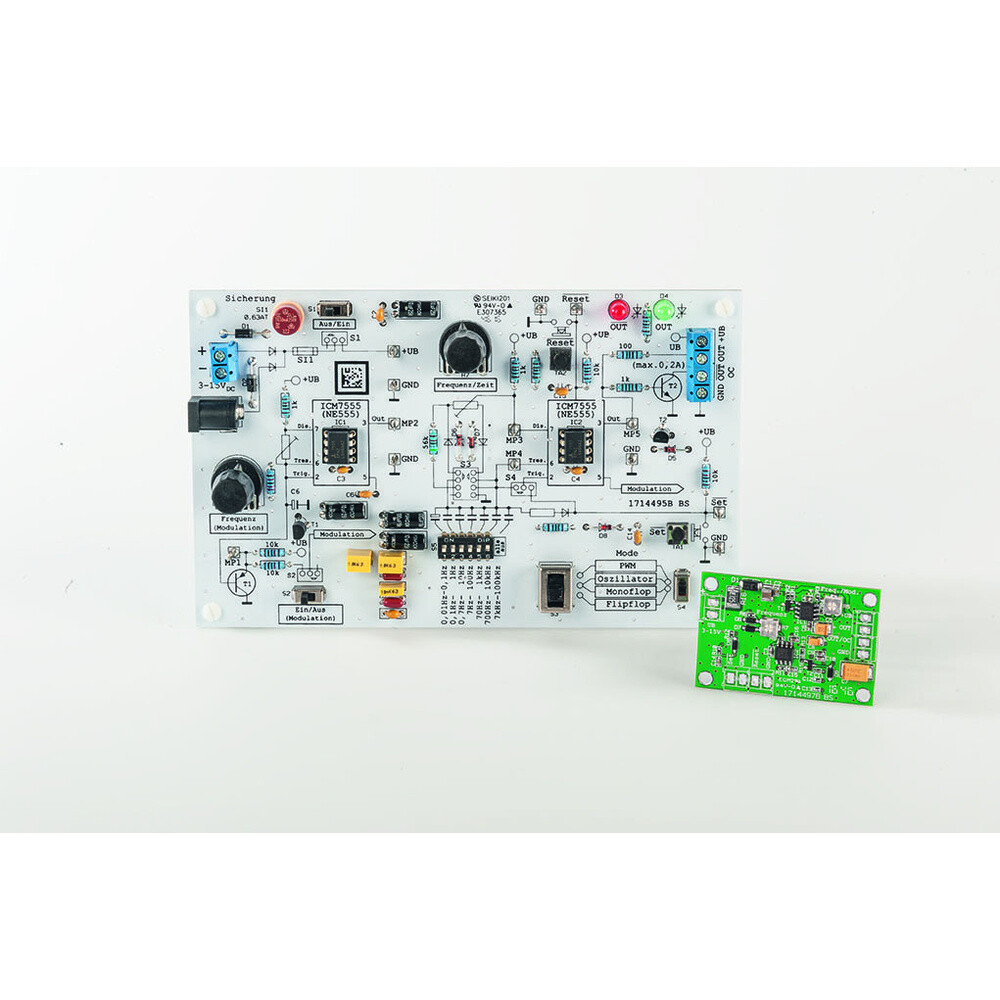

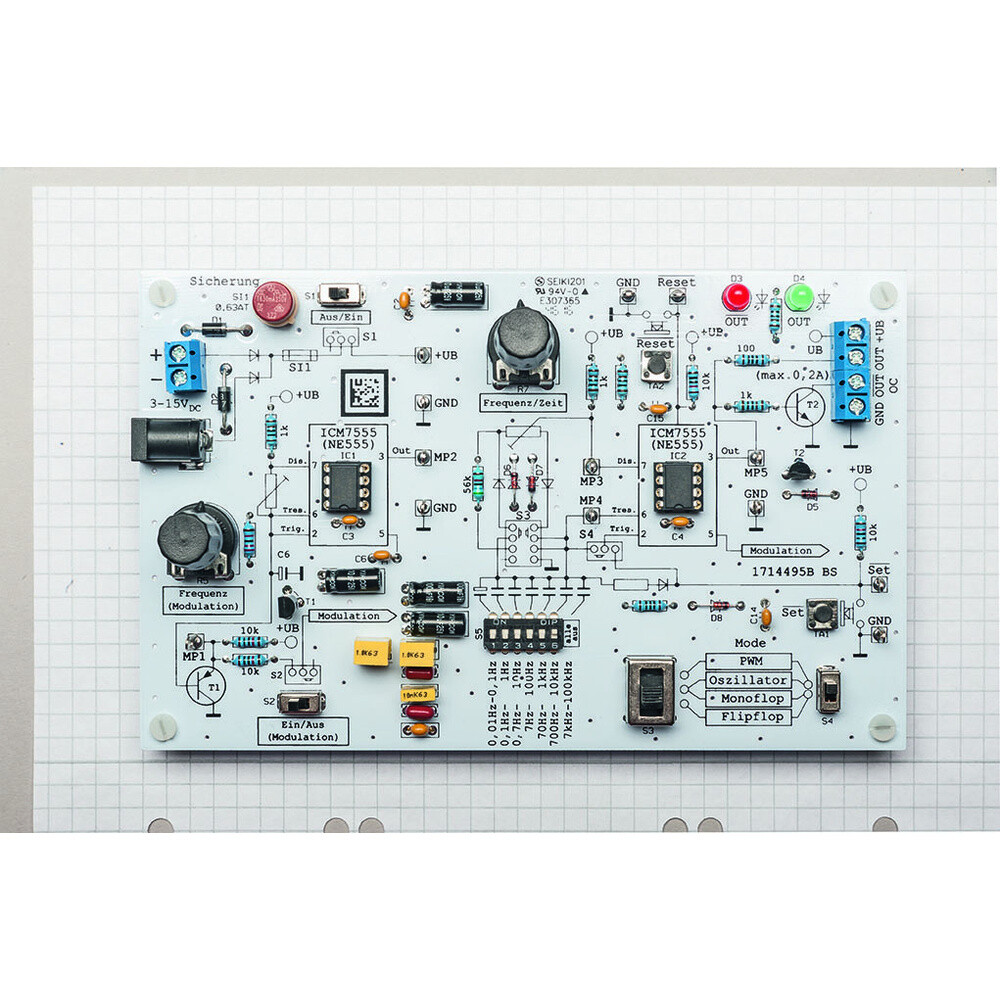

Das großzügig dimensionierte und mit praktischer und hilfreicher Bedruckung versehene Experimentierboard ermöglicht das Experimentieren und die Schaltungsdimensionierung der verschiedensten Schaltungen mit dem NE555. Die erarbeitete Lösung kann man dann auf das optional erhältliche Anwenderboard NE555-AWS übertragen und dieses kompakte Board dann in seine eigene Applikation integrieren.

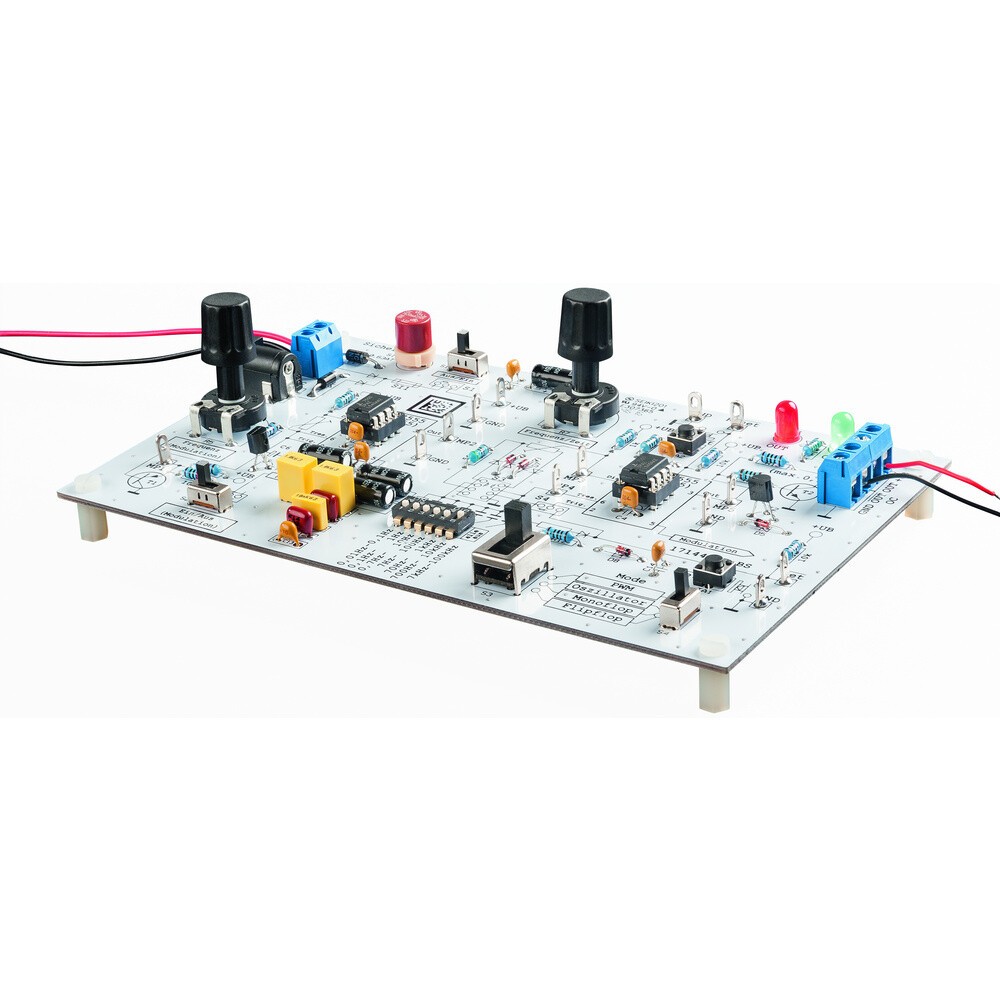

NE555-Experimentierboard mit 2x ICM7555 (CMOS-Version) und Grundperipherie für die vier am häufigsten eingesetzten Grundschaltungen
Einfache Realisierung der Grundschaltungen Oszillator, PWM-Modulator, Monoflop und Flipflop
Zwei Schaltausgänge: direkt über Schutzwiderstand (100 mA) und Open Collector-Transistorausgang (0,2 A)
Beide ICM7555 sind kombinierbar, z. B. für die Modulation eines Oszillators (Sirene)
Spannungsversorgung über Batterie oder Steckernetzteil möglich
Hinweis: Nur für Personen/Kinder ab 14 Jahren bestimmt bzw. für Kinder unter 14 Jahren nur für Ausbildungszwecke unter Aufsicht eines erwachsenen Ausbildners bestimmt.
Technische Daten:
Umgebungstemperatur: 5 bis 35 °C
Max. Stromaufnahme: 260 mA
Versorgungsspannung: 3 - 15 V DC
Bezeichnung: NE555-EXB
Ausgangsfrequenz: 100 kHz
Gewicht: 80,00 g
Breite: 160,00 mm
Typ: Experimentierboard
Höhe: 100,00 mm
